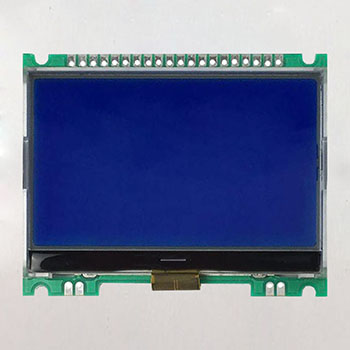

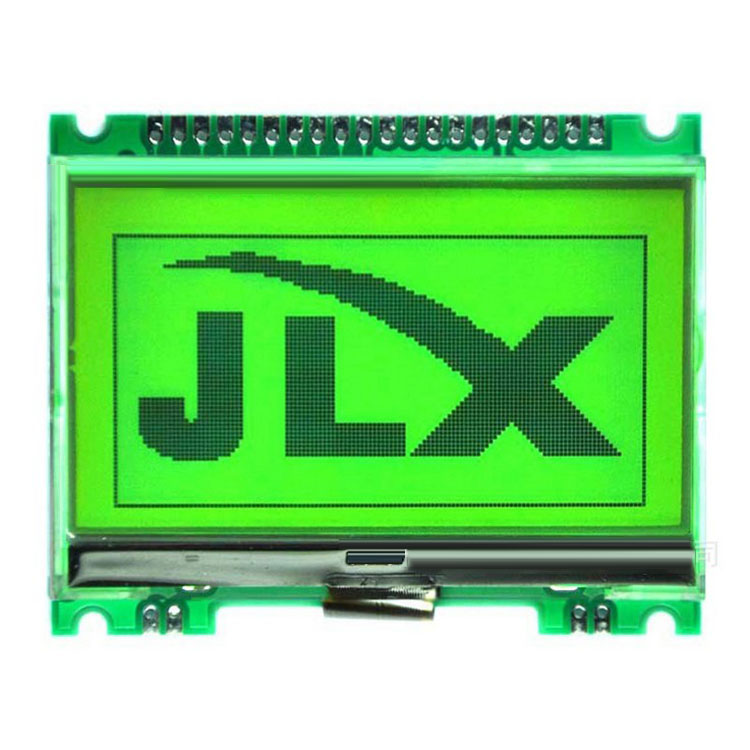

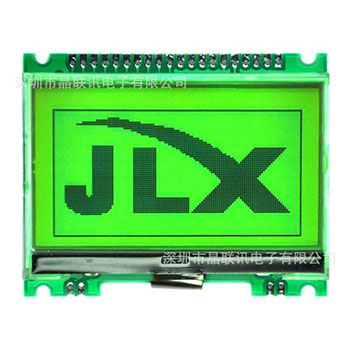

JLX12864G-109-PN(不帶字庫）

品名： 液晶模塊

型號：JLX12864G-109-PN(不帶字庫）

點陣：128*64

外形尺寸：71.3*57.2*6.3mm

視窗尺寸：65.5*38mm

顯示顏色： 白底黑字/綠底黑字/藍底白字可選

IC: ST7565R+GB2312

應用范圍： 適用于各種儀器儀表，工業自動化，通信設備系統，醫療系統，車載系統等.

詳情

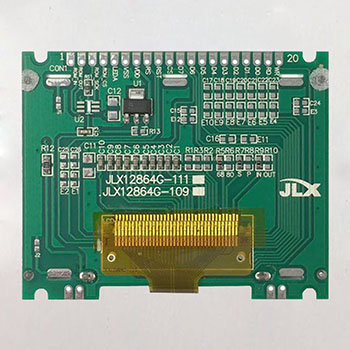

1.產品結構：

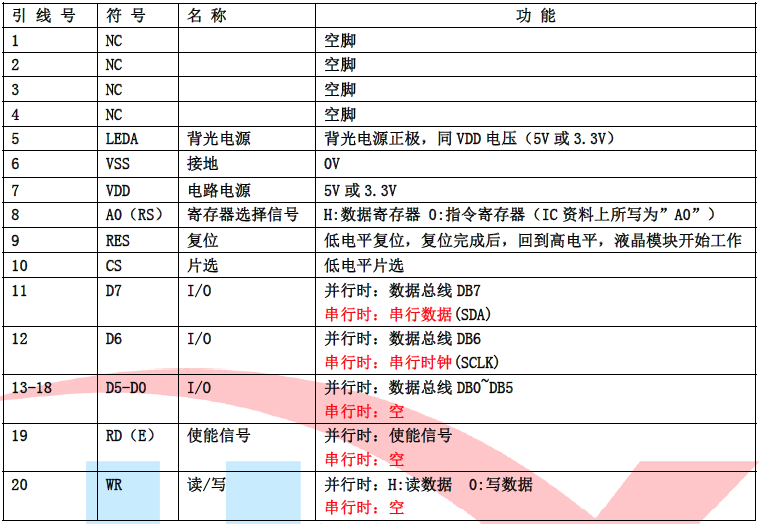

2.引腳功能：

3.產品特點：

1.結構牢：背光帶有擋墻，焊接式FPC。
2.IC 采用矽創公司ST7565R,功能強大，穩定性好
3.功耗低:2-200mW（不帶背光<2mW,帶背光<200mW）;

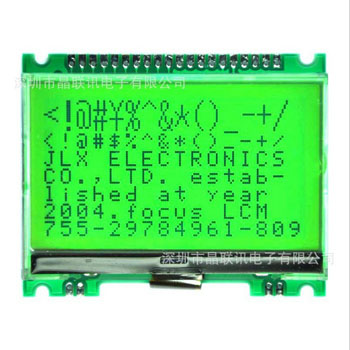

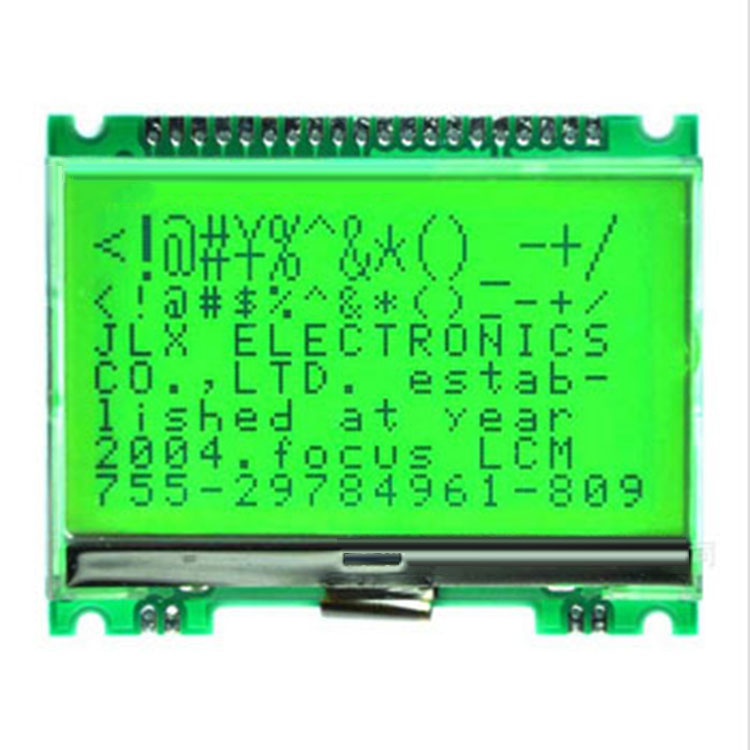

4.顯示內容:
（1）128*64 點陣單色圖片，或其它小于128*64 點陣的單色圖片;
（2）可選用16*16 點陣或其他點陣的圖片來自編漢字，按照16*16 點陣漢字來計算可
顯示8 字*4 行；
（3）按照12*12 點陣漢字來計算可顯示10 字*4 行；
（4）按照 8*16 點陣漢字來計算可顯示16 字*4 行；
（5）按照 5*8 點陣漢字來計算可顯示21 字*8 行；
5.指令功能強: 可軟件調對比度、正顯/反顯轉換、行列掃描方向可改（可旋轉180 度使用）。
并口時：可以“讀-改-寫”;
6.接口簡單方便:可采用4 線SPI 串行接口，或選擇并行接口（6800 時序和8080 時序可選）。
7.工作溫度寬:-20℃ - 70℃;
